Создание нового расписания

Как создать новое раписание в программе «Графическое расписание»

Создание расписания позволит выписывать путевые листы и отображать маршрут в справочных системах.

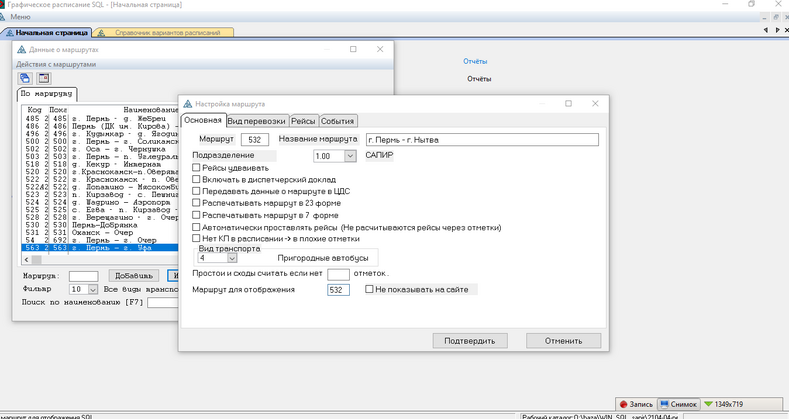

В главном меню «Справочники»-->«Данные о маршрутах»-->Варианты: добавить, изменить, удалить, выбрать, выход. Жмем Добавить-->
Здесь «Маршрут»-номер маршрута, «Название маршрута»- название маршрута, который оформляем, «Подразделение»-Наименование перевозчика, «Вид транспорта»-выбираем из списка разновидностей пассажирских перевозок,
«Маршрут для отображения»-вводим номер, который будет виден в справочных системах, «Не показывать на сайте»-ставим галочку, если не хотим, чтобы маршрут был виден в справочных системах.
Настройки расписания
Далее
Справочники-->Расписания (ЦДС)-->
Здесь мы можем производить различные действия с расписаниями - добавить, изменить, удалить. В верхнем меню печать расписаний, настройка варианта и дня расписаний, вызов справочника маршрутов. Жмем «Добавить», переходим в настройки расписания.

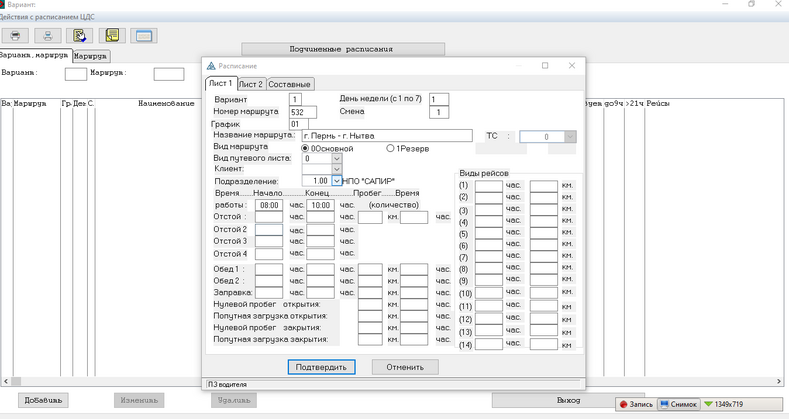

Заполняем «Вариант»-у нового расписания «1», «День недели»-если все дни то «1», «Номер маршрута»-номер маршрута, который оформляем, «Смена»-смена расписания, «График»-номер графика, «Название маршрута»-название маршрута, который оформляем, «Вид маршрута»-основной, резерв, «Подразделение»-перевозчик, «Время работы»-начало, конец. Заполнив все жмем «Подтвердить».
Далее

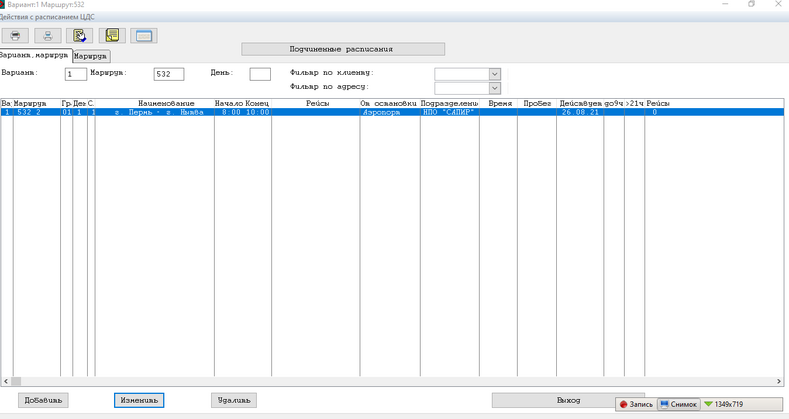

В панели поиска экрана «Действия с расписанием ЦДС» заполняем поля «Вариант» и «Маршрут», нажимаем Enter, видим только что созданный график.
Заполнение шапки расписания
Нажимаем F4, заходим в график
Далее

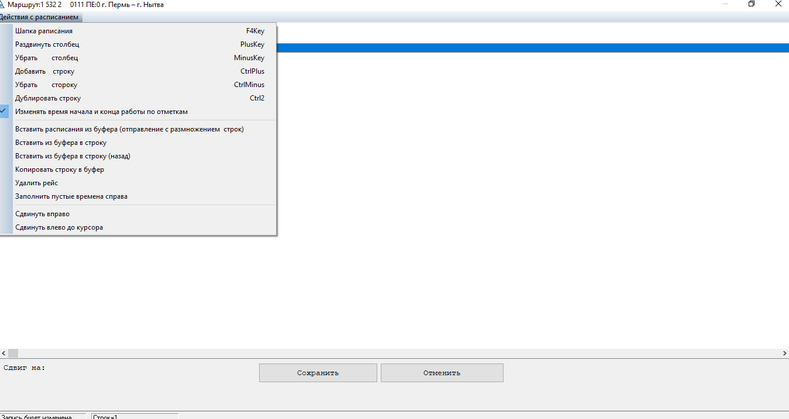

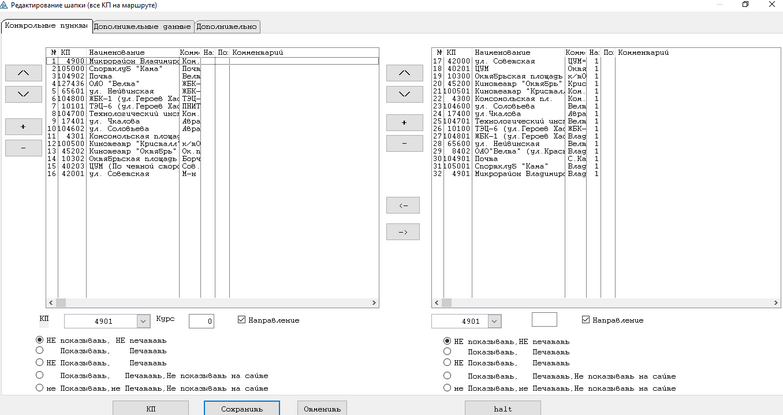

Действия с расписанием-->Шапка расписания-->

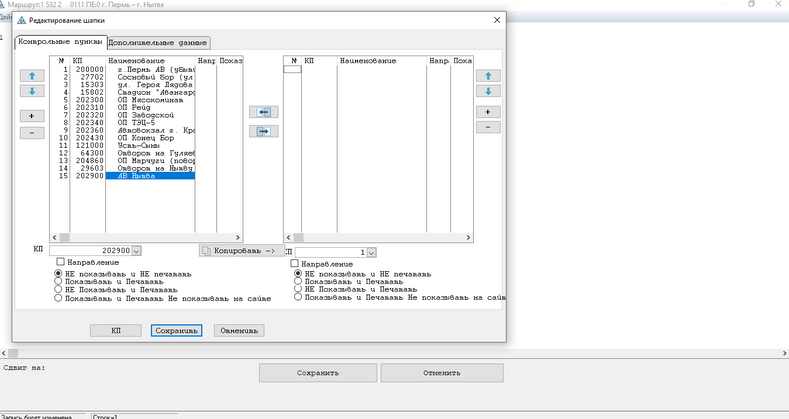

Здесь «+» - добавить КП, «-» - убрать КП, стрелки - переместить строку выше или ниже, стрелки между панелями - перемещать КП между направлениями.

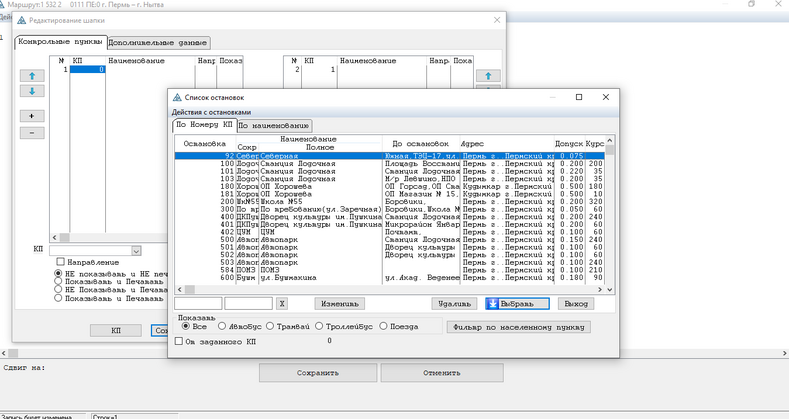

В левой панели нажимаем «+» появляется строка КП, нажимаем на «0» в колонке «КП», переходим в список остановок.

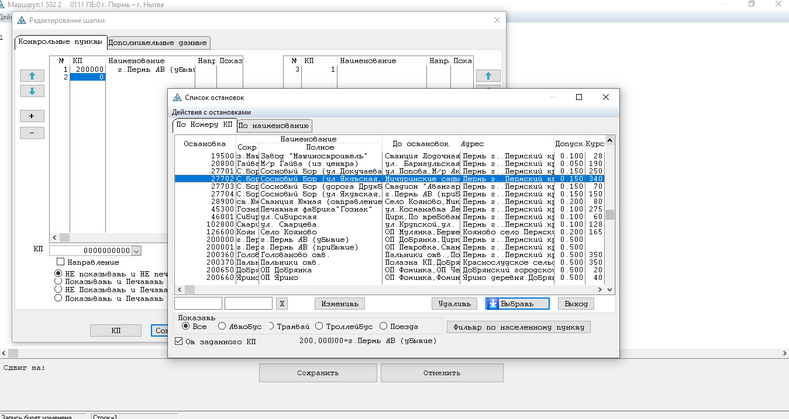

Выбор КП

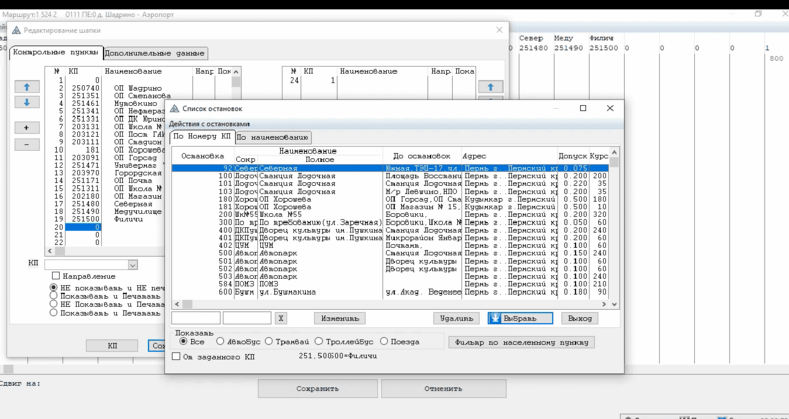

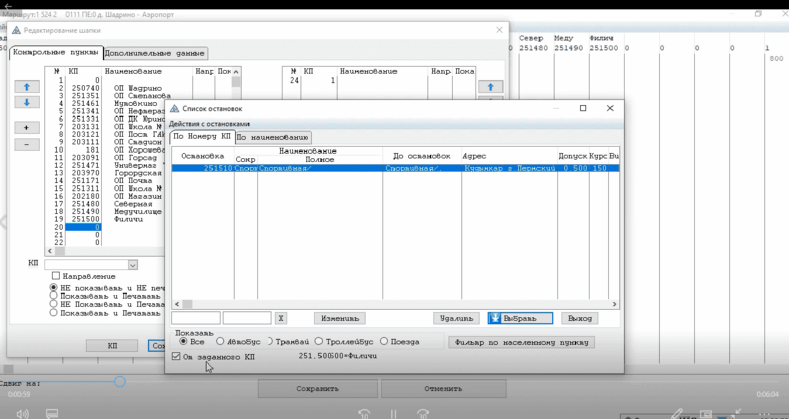

Если остановка уже создана, ставим внизу галочку «От заданного КП». Если остановка после этого не нашлась вводим внизу номер или название КП. Если не нашлась снимаем галочку «От заданного КП», повторяем поиск. Если и после этого не нашлась, переходим во вкладку «По наименованию», повторяем поиск. Если и после этого не нашлась, надо создать КП, об этом в другой инструкции. Когда остановка нашлась, ставим на нее курсор, нажимаем «выбрать» и она появляется в шапке расписания.
Установка направления по карте

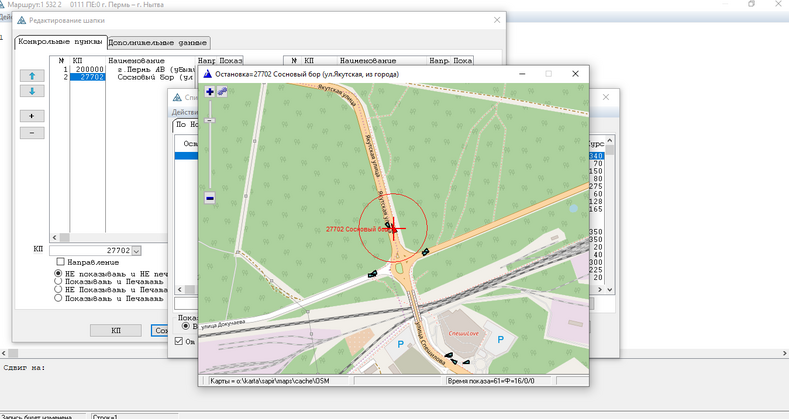

Также делаем следующую остановку. Если надо проверить направление, можно посмотреть на карте. Карту можно вызвать, нажав на названии КП в списке остановок правую кнопку мыши и выбрав в подменю «Посмотреть на карте».

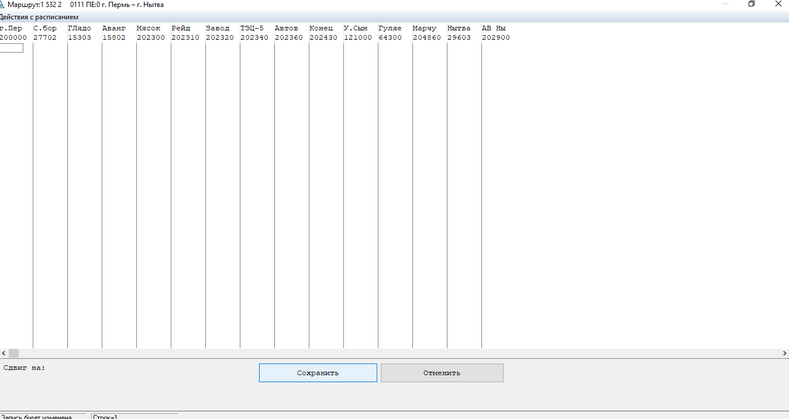

Когда все контрольные пункты созданы нужно нажать «Сохранить» в редактировании шапки и «Сохранить» в экране «Действия с расписанием»,
Создание контрольных пунктов в обратном направлении

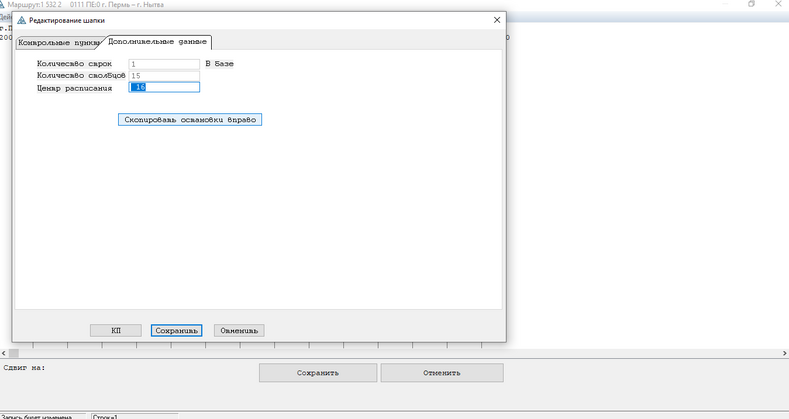

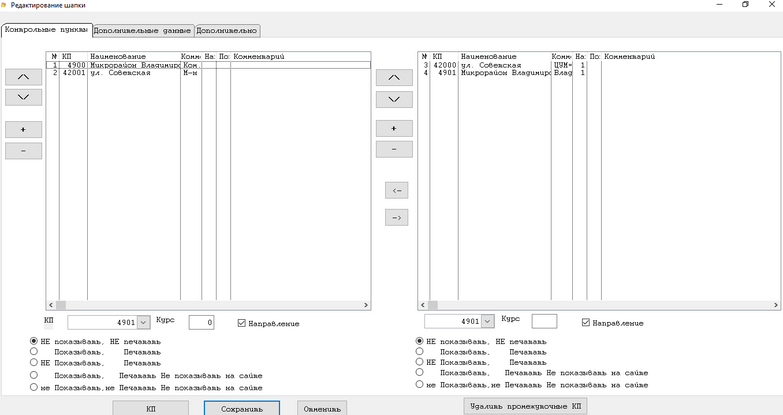

после этого можно снова зайти в шапку расписания и автоматически создать контрольные пункты в обратном направлении. Для этого нажимаем «Дополнительные данные»-->«Скопировать остановки вправо» -->«Готово» -->«Сохранить»--> «Сохранить»
Настройка варианта и дня расписания
Все, расписание создано.
Теперь нужно настроить вариант и день расписания. Нажимаем кнопку, жмем «Добавить» вводим вариант и день в расписании. Жмем «Подтвердить»-->«Выход»
Как создать новое раписание в программе «Графическое расписание»
Создание нового КП

Создание нового КП в программе «Графическое расписание»

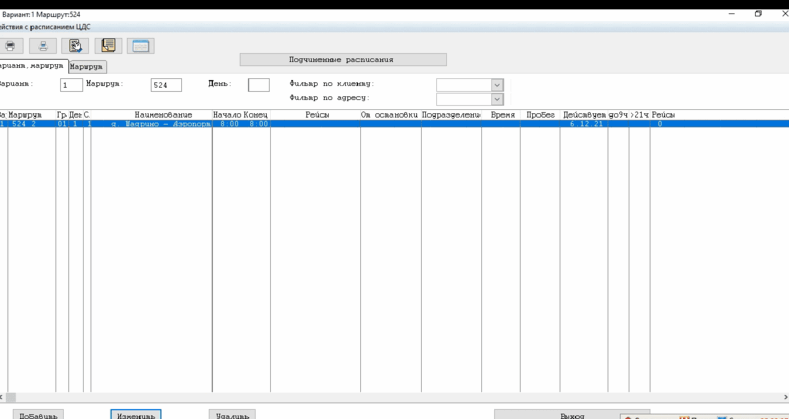

В главном меню выбираем «Справочники»-->«Расписания ЦДС»,попадаем в экран «действия с расписанием ЦДС». Здесь мы можем производить различные действия с расписаниями - добавить, изменить, удалить. В верхнем меню печать расписаний, настройка варианта и дня расписаний, вызов справочника маршрутов. Чтобы найти нужное расписание заполняем в панели поиска поля «Вариант», «Маршрут», «День».
Найдя нужное расписание, открываем его по F4.
Далее

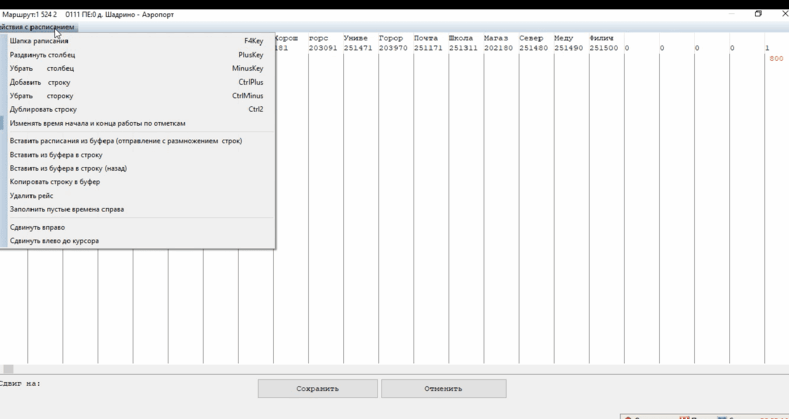

«Действия с расписанием»-->«Шапка расписания»-->
Здесь «+» - добавить КП, «-» - убрать КП, стрелки - переместить строку выше или ниже, стрелки между панелями - перемещать КП между направлениями.
В левой панели нажимаем «+» появляется строка КП, нажимаем на «0» в колонке «КП», переходим в список остановок.
Если остановка уже создана, ставим внизу галочку «От заданного КП». Если остановка после этого не нашлась вводим внизу номер или название КП. Если и после этого не нашлась, снимаем галочку «От заданного КП», переходим во вкладку «По наименованию», вводим название, ищем. Если и после этого не находится, КП нужно создать.

Для этого на любой остановке из списка нажимаем ctrl+c, КП копируется с новым номером и открывается панель контрольного пункта.

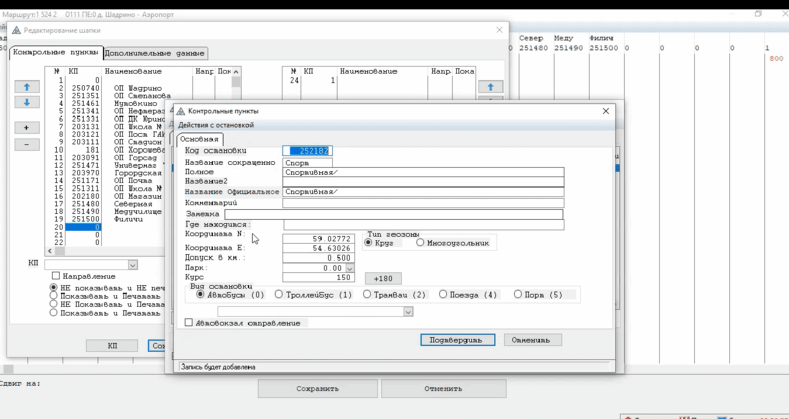

Настройка КП
Здесь: «Код остановки» - произвольно, «Название сокращенно» - макс. 5 символов, «Полное» - название полностью, «Название2», «Название Официальное», «Комментарий», «Заметка», «Где находится» - необязательно, «Координата N», «Координата E», - GPS координаты(их можно получить разными путями - например через Яндекс - карты). Надо помнить, что в GPS координатах должно быть 5 цифр после запятой - если в полученных координатах цифр 6 последнюю удалите!

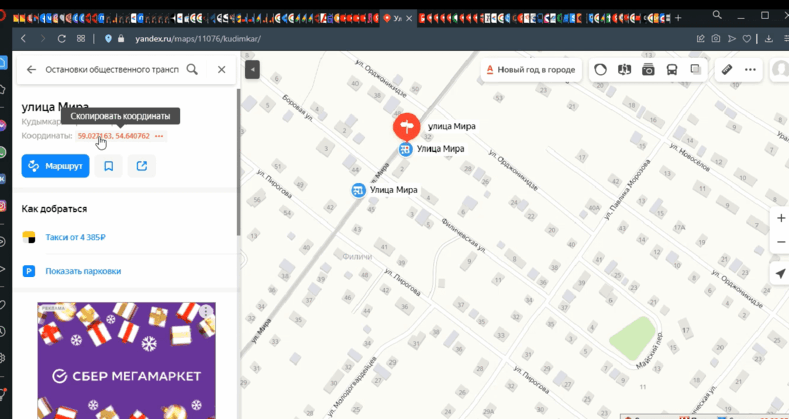

Определение GPS координат через Яндекс-карты

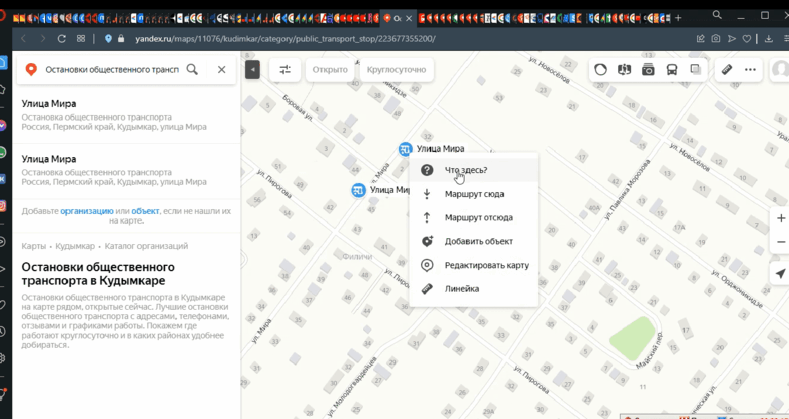

Чтобы получить GPS координаты через Яндекс-карты, открываем Яндекс-карту нужного участка, встаем на место остановки курсором нажимаем правую кнопку мыши, выбираем «Что здесь», появляется описание места с координатами, нажимаем левую кнопку мыши, координаты копируются.
Выставление курса на карте

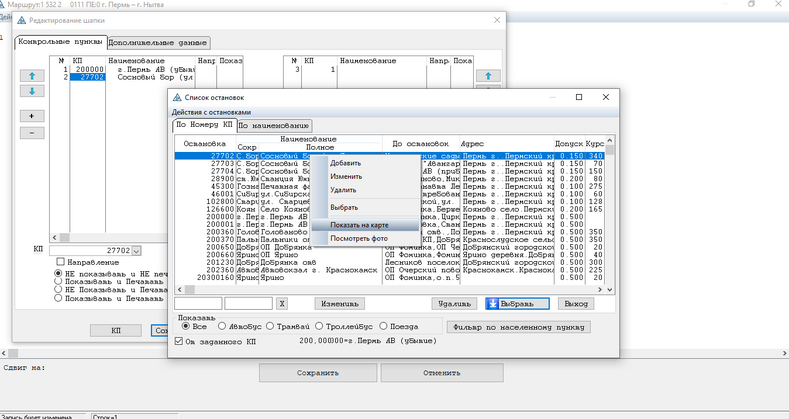

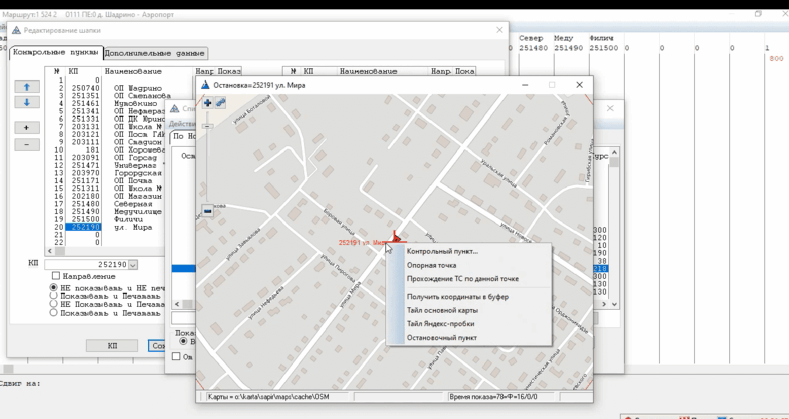

Также надо будет выставить курс. «Курс» - направление движения через остановку на карте, нужно указать направление движения на карте в градусах, где 0 – вверху, соответственно движение строго влево 90 градусов, вниз – 180, вправо – 270. Чтобы вызвать карту надо в списке остановок на названии КП нажать правую кнопку мыши и в подменю выбрать «Показать на карте». Проверяем направление по карте, поправляем направление, нажав в списке остановок «Изменить», смотрим по карте.
Заполнив все поля нажимаем «подтвердить».
Теперь находим созданную остановку, нажимаем «Выбрать» и она появляется в шапке расписания. Также можно сделать остановку в обратном направлении, для этого нажимаем ctrl-c, остановка копируется, к коду добавляется единица, нажимаем рядом с курсом «+180», чтобы изменить направление на обратное, нажимаем «Подтвердить», появляется остановка. Находим ее на карте, переносим на другую сторону дороги, нажав правую кнопку мыши и выбрав «Контрольный пункт». Все, остановки в обе стороны созданы.
Создание нового КП в программе "Графическое расписание"
Справочник вариантов расписаний
Справочник вариантов расписаний - автоматизированная настройка расписаний движения транспорта
Радел «Справочник вариантов расписаний» программы «Графическое расписание» предназначен для автоматизации процесса создания большого количества похожих расписаний.
Изменив шаблон графика и заново сгенерировав графики мы получаем новое расписание изменив, несколько символов, что существенно упрощает работу.
Основные понятия
Основные понятия

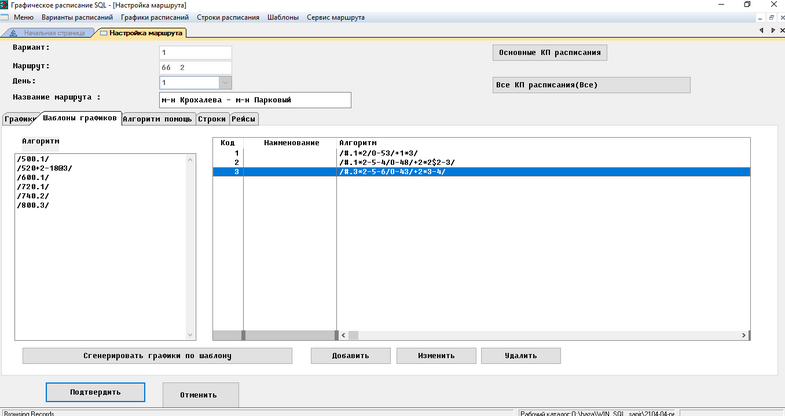

Алгоритм – содержит время выезда и информацию об используемых шаблонах - /500.1/ означает выезд в 5:00, используется шаблон с кодом 1, /520+2-18@3/ означает выезд в 5:20, шаблон с кодом 1, потом выезд через 18 минут(5:38), шаблон с кодом 2, номер графика будет 3.

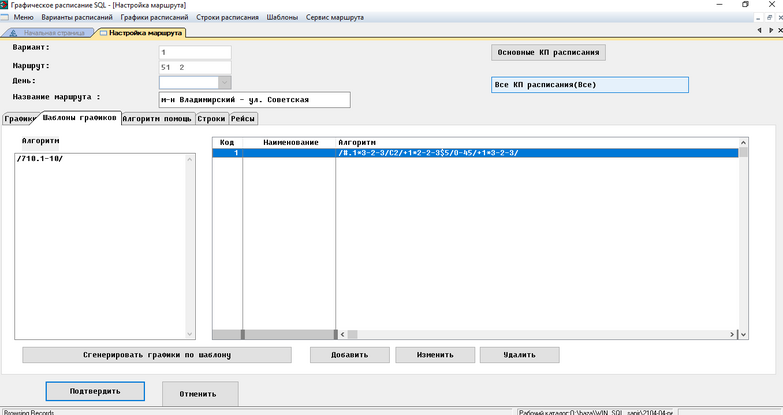

Шаблон – указывает используемую строку, интервал на конечных остановках и между сменами, также содержит информацию об смене, обеде, отстое, нулевых рейсах. Шаблон /#.1*2/O-53/+1*3/ означает: С указанного в алгоритме времени, 2 строки с 1-м кодом, обед 53 минуты, потом 3 строки с 1-м кодом

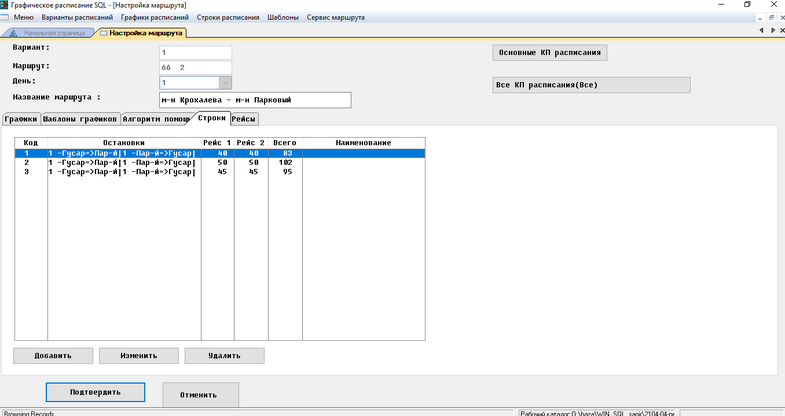

Строка – содержит информацию о всех КП маршрута, времени на 1 рейс, времени стоянки на конечной. На скриншоте в 1-й строке указаны конченые остановки, время рейсов в обе стороны – 40 мин. И общее время вместе со стоянкой на конечной – 83 минуты.
Условные обозначения
Условные обозначения
«*» - сколько раз применить 2*4 означает применить 2-ю строку 4 раза
«$» - интервал между сменами
«-{значение}» стоянка на конечных остановках
«С» - смена
«@-{значение}» - назначить номер графика

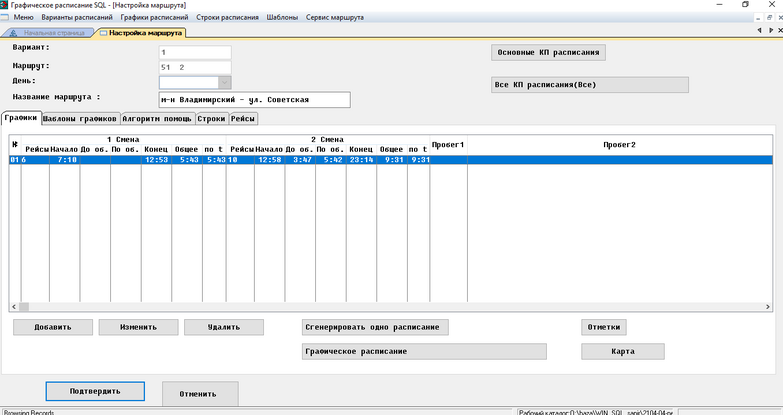

Пример составления графика
Пример: Нам нужно создать график движения для автобуса, отправляющегося с конечной в 7:10 и делающего шесть рейсов, потом начинается 2-я смена, еще четыре рейса до обеда и шесть после со стоянкой на конечных 2 и 3 минуты. Для этого сначала нажимаем «Основные КП расписания»
Потом «Все КП расписания»

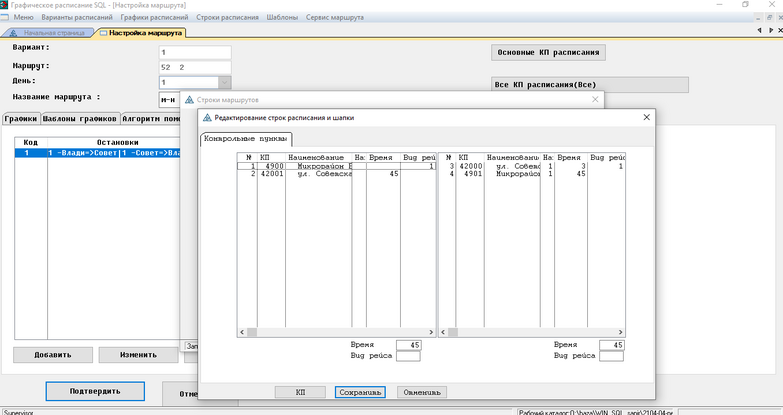

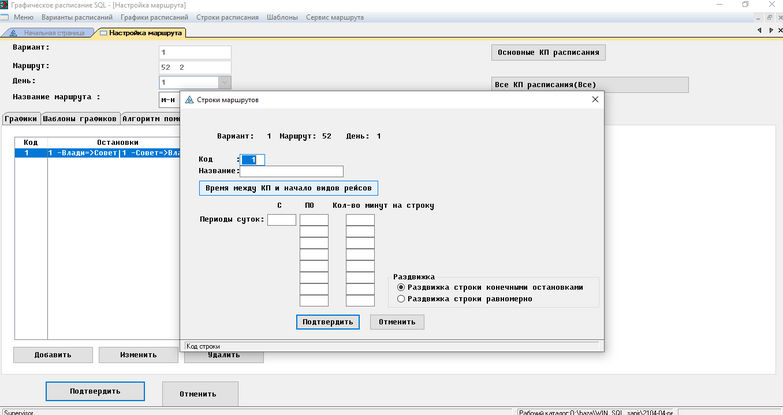

Потом создаем строку в программе нажав «Добавить»
Потом «Время между КП и начало видов рейсов»
После этого создаем алгоритм и шаблон
